Двухходовые котлы

Водогрейные котлы «Vutherm Standart» (базовое исполнение) и «Vutherm Standart Plus» (повышенное давление) предназначены для отопления, ГВС и технологических нужд. Первая версия держит 0,6 МПа (6 кгс/см²) при нагреве до 110°С, вторая — до 1,0 МПа (10 кгс/см²). Климатическое исполнение — УХЛ4 (ГОСТ 15150-69).

Оборудование сертифицировано по ТР ТС 010, ТР ТС 016 и комплекту ГОСТ (30735, Р 54829, 21563), а также по ТУ завода 25.21.12-001-20578014-2019.

Характеристики

Мощностьот 100 до 6000 кВт
Расчетное (избыточное) давление воды в котле, 2 МПа (кгс/см )Standart – 0,6 (6,0) Standart plus – 1,0 (10)
Все модели котлов Оставить заявку
Двухходовые котлы

Линейка VUTHERM Standart

25 моделей мощностью от 100 до 6000 кВт

Выберите модель по требуемой мощности.
Двухходовой жаротрубный котел Vutherm Standart 100 100 кВт Standart 100 кВт 0,6 МПа 115 °С 180 Па КПД 90,3 % Двухходовой жаротрубный котел Vutherm Standart 150 150 кВт Standart 150 кВт 0,6 МПа 115 °С 180 Па КПД 90,3 % Двухходовой жаротрубный котел Vutherm Standart 200 200 кВт Standart 200 кВт 0,6 МПа 115 °С 180 Па КПД 90,3 % Двухходовой жаротрубный котел Vutherm Standart 250 250 кВт Standart 250 кВт 0,6 МПа 110 °С 220 Па КПД 92 % Двухходовой жаротрубный котел Vutherm Standart 300 300 кВт Standart 300 кВт 0,6 МПа 115 °С 220 Па КПД 90,5 % Двухходовой жаротрубный котел Vutherm Standart 350 350 кВт Standart 350 кВт 0,6 МПа 110 °С 220 Па КПД 90,5 % Двухходовой жаротрубный котел Vutherm Standart 400 400 кВт Standart 400 кВт 0,6 МПа 110 °С 400 Па КПД 91,8 % Двухходовой жаротрубный котел Vutherm Standart 500 500 кВт Standart 500 кВт 0,6 МПа 115 °С 400 Па КПД 90,7 % Двухходовой жаротрубный котел Vutherm Standart 600 600 кВт Standart 600 кВт 0,6 МПа 115 °С 400 Па КПД 90,8 % Двухходовой жаротрубный котел Vutherm Standart 750 750 кВт Standart 750 кВт 0,6 МПа 110 °С 750 Па КПД 91 % Двухходовой жаротрубный котел Vutherm Standart 850 850 кВт Standart 850 кВт 0,6 МПа 115 °С 450 Па КПД 92 % Двухходовой жаротрубный котел Vutherm Standart 1000 1000 кВт Standart 1000 кВт 0,6 МПа 115 °С 400 Па КПД 91 % Двухходовой жаротрубный котел Vutherm Standart 1200 1200 кВт Standart 1200 кВт 0,6 МПа 115 °С 570 Па КПД 92 % Двухходовой жаротрубный котел Vutherm Standart 1300 1300 кВт Standart 1300 кВт 0,6 МПа 115 °С 540 Па КПД 91 % Двухходовой жаротрубный котел Vutherm Standart 1400 1400 кВт Standart 1400 кВт 0,6 МПа 115 °С 540 Па КПД 91 % 3000–6000 кВтСмотреть все моделиЛинейки

Описание модели

Двухходовой водогрейный котёл «Vutherm Standart» предназначен для стабильного нагрева воды в системах отопления, горячего водоснабжения и технологических процессах. Работает на природном газе или лёгком жидком топливе под наддувом. Конструкция с реверсивной топкой обеспечивает однонаправленное движение продуктов сгорания: сначала по жаровой трубе, затем через дымогарные трубы обратным ходом. Такая схема даёт эффективный съём тепла при компактных размерах корпуса. Для усиления теплоотдачи внутри дымогарных труб установлены турбуляторы, которые увеличивают КПД без усложнения конструкции.

Котёл выполнен в блочном исполнении с металлической обшивкой и облегчённой обмуровкой из минераловатных матов. Обслуживание удобно благодаря поворотной камере с фронтальной стороны (открывается в любую сторону) и съёмной крышке газохода с тыла с лючком для очистки. Предусмотрены патрубки подвода/отвода воды, штуцера для предохранительных клапанов, продувочно-дренажный патрубок и слив конденсата. Конструкция рассчитана на возможные «хлопки», что исключает установку взрывных предохранительных клапанов. Котёл совместим с газовыми, жидкотопливными и комбинированными горелками отечественных и зарубежных производителей при наличии сертификата соответствия.

Отличительные особенности

Продуманная конструкция и стабильная эффективность

  • Центральное расположение жаровой трубы с дымогарными трубами вокруг — только стальные бесшовные горячедеформированные трубы без сварных швов.
  • Орбитальная сварка дымогарных труб с трубной решеткой — полное исключение ручного труда и человеческого фактора.
  • Турбулизаторы внутри дымогарных труб создают вихревой поток продуктов сгорания, интенсифицируя теплообмен и обеспечивая заявленный КПД.
  • Реверсивная топка цилиндрической формы с омываемым днищем — разворот продуктов сгорания внутри водяного объема для равномерного нагрева.
  • Теплоизоляция поворотной камеры выполнена из высокоэффективных легковесных жаростойких материалов на основе муллитокремнеземистого волокна (каолиновая вата) с уплотненной структурой, исключающей наличие бетонной составляющей. Благодаря плотной текстуре материала, футеровка не крошится и не осыпается со временем, а малый вес упрощает монтаж и обслуживание. При этом термическое сопротивление слоев обеспечивает нормативные показатели температуры внешней стенки.
  • Поворотная камера под горелку открывается на любую сторону котла — удобный доступ для монтажа, чистки и обслуживания жаровых и дымогарных труб.
  • Съемный газовый короб с тыльной стороны оснащен люком для осмотра и очистки, патрубки подачи/обратки расположены сверху, продувочно-дренажный патрубок — снизу.
  • Весь металл перед производством проходит дробеметную обработку — очистка от ржавчины и грязи с уплотнением поверхностного слоя.
  • Корпус полностью изолирован и обшит декоративным листом, в базовую комплектацию входят плита под горелку и верхняя площадка для обслуживания.
  • Совместимость с газовыми, жидкотопливными и комбинированными горелками отечественных и зарубежных производителей при наличии разрешительной документации РФ.

Устройство котла

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
  1. 1. Жаровая труба

  2. 2. Обечайка корпуса котла

  3. 3. Вход воды

  4. 4. Выход воды

  5. 5. Лоток-рассекатель (водонаправляющий лоток)

  6. 6. Патрубок для установки предохранительного клапана

  7. 7. Дымогарные трубы

  8. 8. Турбулизаторы (завихрители)

  1. 9. Фронтальная дверца котла

  2. 10. Задняя дверь

  3. 11. Патрубок отвода дымовых газов

  4. 12. Дренаж (слив)

  5. 13. Патрубок отвода конденсата

  6. 14. Смотровой лючок

  7. 15. Горелочное устройство

  8. 16. Эксплуатируемая площадка для обслуживания

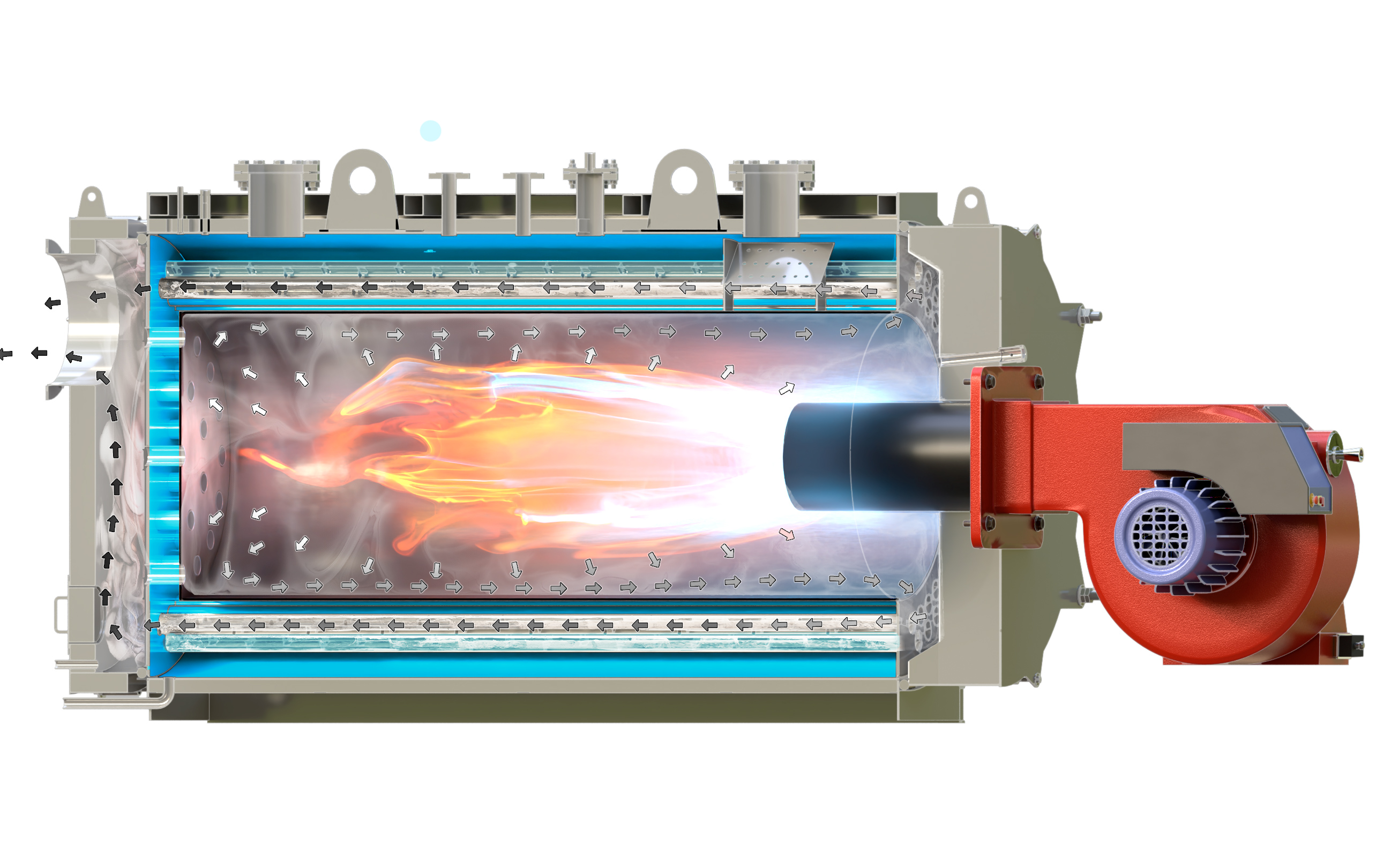

Котёл представляет собой газоплотную напольную стальную конструкцию с центральным расположением цилиндрической жаровой трубы (1) и обечайкой корпуса (2). В топочной части жаровая труба (1) является камерой сгорания топлива, подаваемого горелочным устройством (15). Доступ к горелке и внутреннему объёму обеспечивает фронтальная дверца котла (9). Дымогарные трубы (7) расположены вокруг жаровой трубы. Продукты сгорания проходят по жаровой трубе, затем разворачиваются и движутся обратно через дымогарные трубы, после чего выводятся через патрубок отвода дымовых газов (11). Внутри дымогарных труб установлены турбулизаторы (завихрители) (8) для создания турбулентности и увеличения теплопередачи.

Водяной тракт включает вход воды (3), лоток-рассекатель (5), равномерно распределяющий поток воды внутри корпуса, выход воды (4) и патрубок для установки предохранительного клапана (6). Для обслуживания предусмотрены дренаж (слив) (12), патрубок отвода конденсата (13), смотровой лючок (14) и задняя дверь (10) для доступа к газоходной части. При производстве используются только стальные бесшовные горячедеформированные трубы. Каждый котёл проходит обязательные гидравлические испытания. В базовую комплектацию входит эксплуатируемая площадка для обслуживания (16).

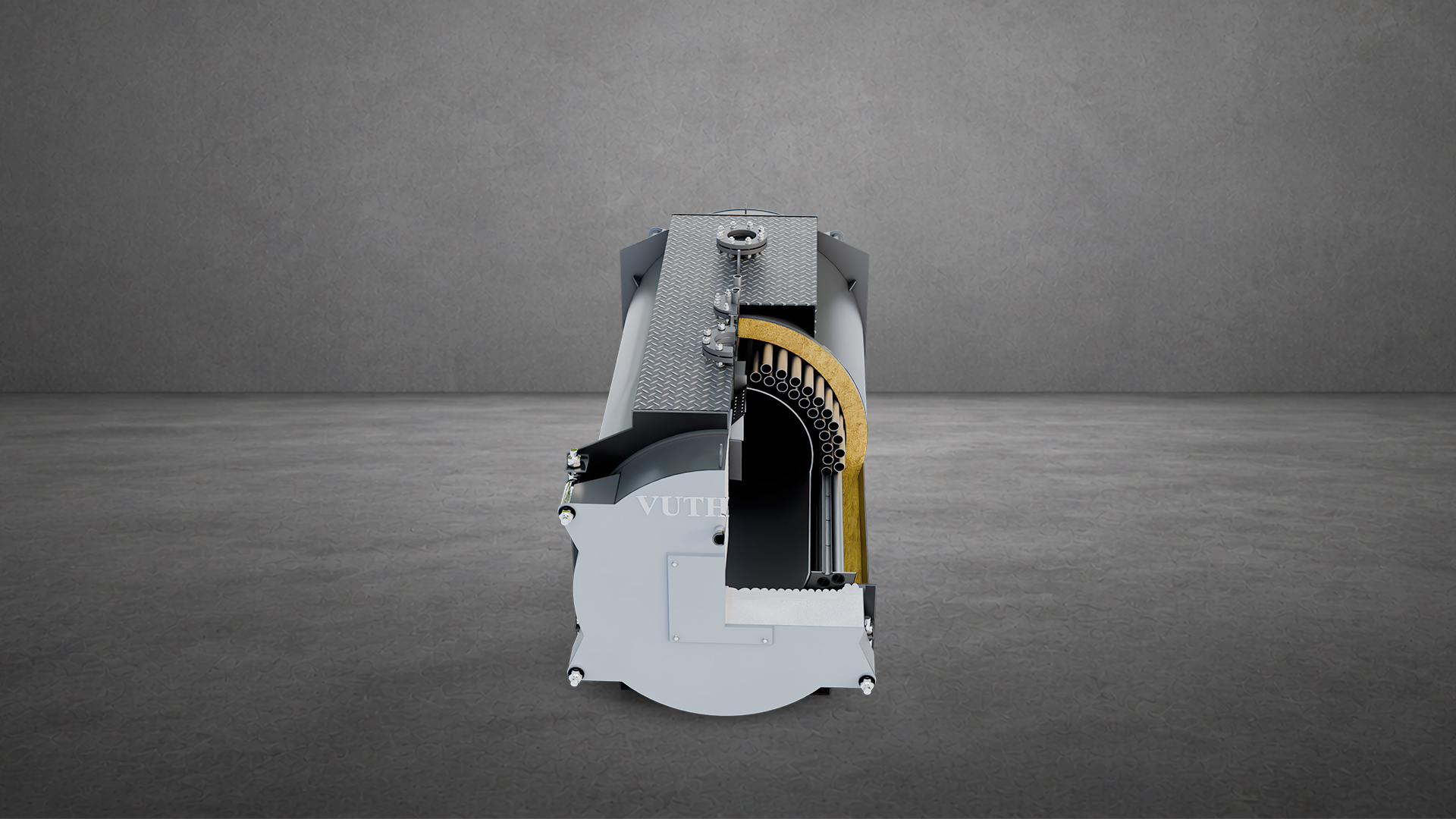

Обзор котла в разрезе

Котел VUTHERM в разрезе, обзор 360 градусов!

Вращайте модель в 3D. Рассмотрите со всех ракурсов!

Все модели котлов

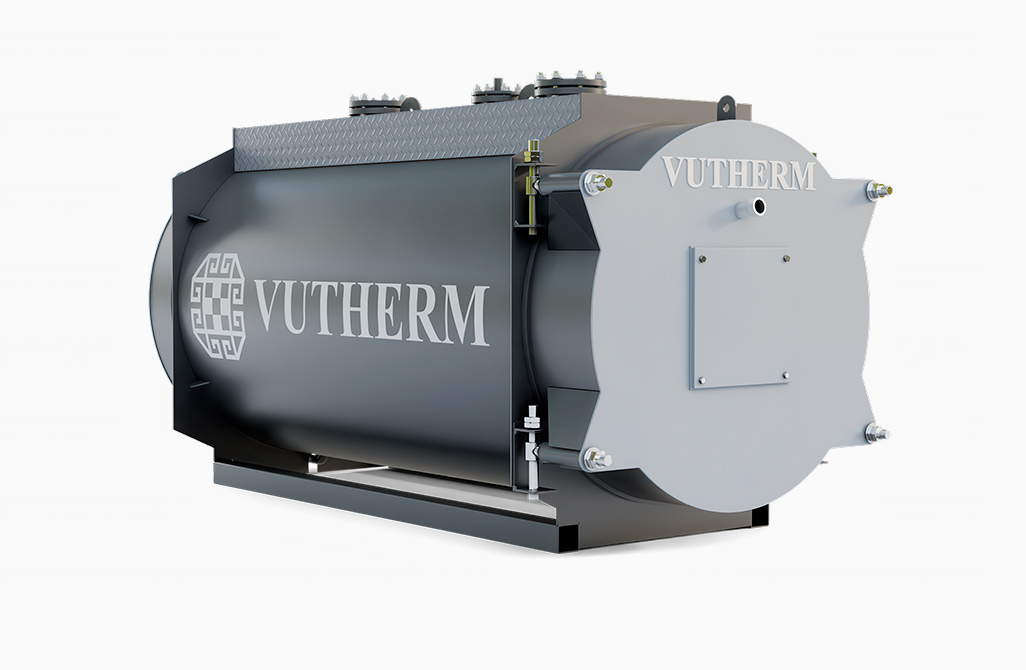

Двухходовой жаротрубный котел Vutherm Standart 100
100 кВт 0,6 МПа 115 °С 180 Па КПД 90,3 %

Двухходовой жаротрубный котел Vutherm Standart 100

Россия
Двухходовой жаротрубный котел Vutherm Standart 150
150 кВт 0,6 МПа 115 °С 180 Па КПД 90,3 %

Двухходовой жаротрубный котел Vutherm Standart 150

Россия
Двухходовой жаротрубный котел Vutherm Standart 200
200 кВт 0,6 МПа 115 °С 180 Па КПД 90,3 %

Двухходовой жаротрубный котел Vutherm Standart 200

Россия
Двухходовой жаротрубный котел Vutherm Standart 250
250 кВт 0,6 МПа 110 °С 220 Па КПД 92 %

Двухходовой жаротрубный котел Vutherm Standart 250

Россия
Двухходовой жаротрубный котел Vutherm Standart 300
300 кВт 0,6 МПа 115 °С 220 Па КПД 90,5 %

Двухходовой жаротрубный котел Vutherm Standart 300

Россия
Двухходовой жаротрубный котел Vutherm Standart 350
350 кВт 0,6 МПа 110 °С 220 Па КПД 90,5 %

Двухходовой жаротрубный котел Vutherm Standart 350

Россия
Двухходовой жаротрубный котел Vutherm Standart 400
400 кВт 0,6 МПа 110 °С 400 Па КПД 91,8 %

Двухходовой жаротрубный котел Vutherm Standart 400

Россия
Двухходовой жаротрубный котел Vutherm Standart 500
500 кВт 0,6 МПа 115 °С 400 Па КПД 90,7 %

Двухходовой жаротрубный котел Vutherm Standart 500

Россия
Двухходовой жаротрубный котел Vutherm Standart 600
600 кВт 0,6 МПа 115 °С 400 Па КПД 90,8 %

Двухходовой жаротрубный котел Vutherm Standart 600

Россия
Двухходовой жаротрубный котел Vutherm Standart 750
750 кВт 0,6 МПа 110 °С 750 Па КПД 91 %

Двухходовой жаротрубный котел Vutherm Standart 750

Россия
Двухходовой жаротрубный котел Vutherm Standart 850
850 кВт 0,6 МПа 115 °С 450 Па КПД 92 %

Двухходовой жаротрубный котел Vutherm Standart 850

Россия
Двухходовой жаротрубный котел Vutherm Standart 1000
1000 кВт 0,6 МПа 115 °С 400 Па КПД 91 %

Двухходовой жаротрубный котел Vutherm Standart 1000

Россия
Двухходовой жаротрубный котел Vutherm Standart 1200
1200 кВт 0,6 МПа 115 °С 570 Па КПД 92 %

Двухходовой жаротрубный котел Vutherm Standart 1200

Россия
Двухходовой жаротрубный котел Vutherm Standart 1300
1300 кВт 0,6 МПа 115 °С 540 Па КПД 91 %

Двухходовой жаротрубный котел Vutherm Standart 1300

Россия
Двухходовой жаротрубный котел Vutherm Standart 1400
1400 кВт 0,6 МПа 115 °С 540 Па КПД 91 %

Двухходовой жаротрубный котел Vutherm Standart 1400

Россия
Двухходовой жаротрубный котел Vutherm Standart 1500
1500 кВт 0,6 МПа 115 °С 450 Па КПД 91 %

Двухходовой жаротрубный котел Vutherm Standart 1500

Россия
Двухходовой жаротрубный котел Vutherm Standart 1600
1600 кВт 0,6 МПа 115 °С 450 Па КПД 91 %

Двухходовой жаротрубный котел Vutherm Standart 1600

Россия
Двухходовой жаротрубный котел Vutherm Standart 1750
1750 кВт 0,6 МПа 110 °С 900 Па КПД 92 %

Двухходовой жаротрубный котел Vutherm Standart 1750

Россия
Двухходовой жаротрубный котел Vutherm Standart 2000
2000 кВт 0,6 МПа 115 °С 900 Па КПД 92 %

Двухходовой жаротрубный котел Vutherm Standart 2000

Россия
Двухходовой жаротрубный котел Vutherm Standart 2500
2500 кВт 0,6 МПа 115 °С 1000 Па КПД 91,4 %

Двухходовой жаротрубный котел Vutherm Standart 2500

Россия
Двухходовой жаротрубный котел Vutherm Standart 3000
3000 кВт 0,6 МПа 115 °С 900 Па КПД 91,5 %

Двухходовой жаротрубный котел Vutherm Standart 3000

Россия
Двухходовой жаротрубный котел Vutherm Standart 3500
3500 кВт 0,6 МПа 115 °С 1100 Па КПД 91,5 %

Двухходовой жаротрубный котел Vutherm Standart 3500

Россия
Двухходовой жаротрубный котел Vutherm Standart 4000
4000 кВт 0,6 МПа 115 °С 1000 Па КПД 91,6 %

Двухходовой жаротрубный котел Vutherm Standart 4000

Россия
Двухходовой жаротрубный котел Vutherm Standart 5000
5000 кВт 0,6 МПа 110 °С 1000 Па КПД 91,7 %

Двухходовой жаротрубный котел Vutherm Standart 5000

Россия
Двухходовой жаротрубный котел Vutherm Standart 6000
6000 кВт 0,6 МПа 110 °С 1050 Па КПД 91,8 %

Двухходовой жаротрубный котел Vutherm Standart 6000

Россия
